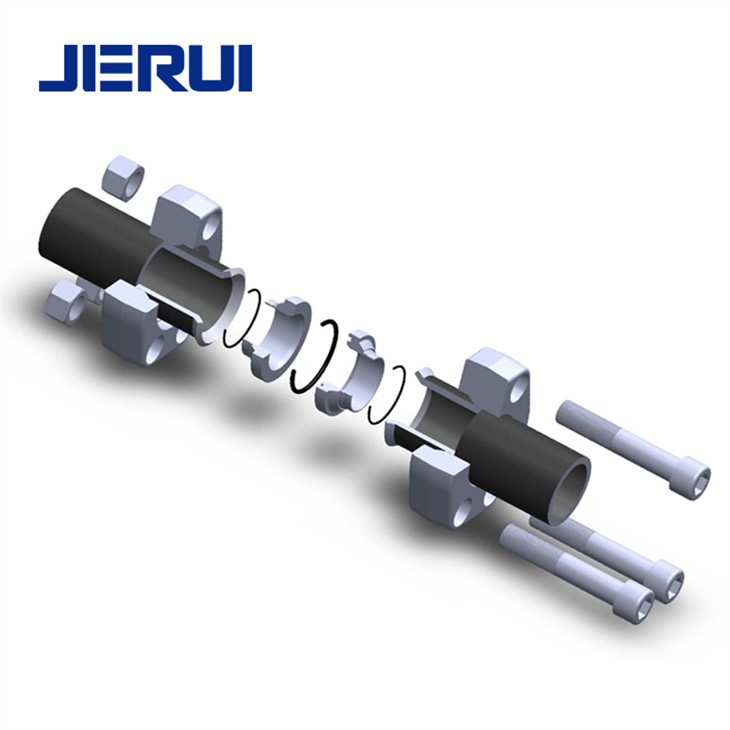

РАСХОДНЫЙ ФЛАНЕЦ 37 ГРАДУСОВ

«SAE 37 DEG FLARE FLANGE» - это новая линейка фланцев с развальцовкой, предлагающая недорогую альтернативу трубным фитингам, которые ранее требовали сварки.
• Отсутствие необходимости в процессе сварки, экономия на последующем кислотном травлении, дефектоскопии и других процедурах, значительно сокращает время очистки труб, упрощает строительство и снижает трудозатраты;
• Применимо к гидравлическим трубопроводам 16 ~ 140 мм с максимальным рабочим давлением до 420 бар;
• Продукция соответствует стандартам SAE J518 / ISO6162, ISO6164;
• Утечки никогда не обнаруживались после того, как они неоднократно использовались клиентами во многих отраслях, таких как морское машиностроение, морские работы, металлургия и т. Д.

Отправить запрос Теперь говорите

Скачать

Описание

·& quot; РАСХОДНОЙ ФЛАНЕЦ 37 ГРАДУСОВ °" это новая линейка фланцевых изделий с отбортовкой, предлагающая недорогую альтернативу трубным обжимным фитингам, которые ранее требовали сварки.

·Никакой прихваточной сварки, полной сварки, травления и радикального снижения инвестиционных затрат на необходимое производственное оборудование!

·Согласно SAE J518 Code61 Code62 / ISO 6162 / ISO 6164

Фланец с отбортовкой 37 градусов имеет следующие сертификаты и одобрения:

Монтаж

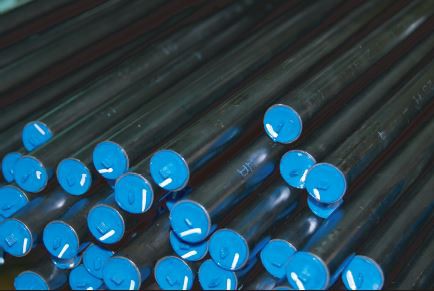

·Выбор трубки

Следует использовать сорт трубы, пригодный для холодной гибки и развальцовки. Мы рекомендуем использовать бесшовную прецизионную сталь, материал St 37.4 / St 52.4 / ANSI 316L. Допуски трубы снаружи и внутри деаметра согласно DIN 2391C (EN 10305). Расчетное давление согласно DIN 2413.

·Определение длины трубки

Длина трубки определяется путем измерения расстояния между фитингами (L). Размер X необходимо вычесть для каждого трубного соединения.

·Отрезать трубку

разрез, сделанный производителем трубы (источник неисправностей, связанный с доставкой). Отпилите трубку под прямым углом, допускается угловое отклонение в 1/2 ° относительно оси трубки. Не используйте труборезы или отрезные круги, так как они вызывают сильные заусенцы и наклонные порезы. Используйте пильный станок / пильный механизм.

Важный:

Ошибки формы на конце трубы, такие как угловые пропилы или недостаточное удаление заусенцев на трубках, сокращают срок службы и герметичность соединения.

·Правильное удаление заусенцев и чистка

Удалите заусенцы изнутри и снаружи (макс. 0,2 x 45 °) и очистите (нажмите спусковой крючок, чтобы выстрелить снарядом, прострелите не менее 2 снарядов).

·Наденьте фланец на трубку.

Наденьте фланец на трубку. Также установите втулку, если она есть.

·Разожгите трубку

Смажьте фланцевый штифт, затем развальцовывайте конец трубы с помощью развальцовочного станка. Расширение должно быть расположено под прямым углом к оси трубы и концентрично по отношению к трубе. Неровные и эксцентричные раструбы указывают на неисправный инструмент или ошибки в работе. Безупречная развальцовка - залог долгого срока службы соединения.

·Проверить раструб

Проверьте точность размеров диаметра Da развальцованной трубы и проверьте на наличие загрязнений. См. Соответствующие размеры в таблицах.

·Уплотнительное кольцо установлено

Смазываемое уплотнительное кольцо осторожно вставляется в канавку. Осматриваются металлические уплотнительные поверхности конуса, а также проверяется уплотнительное кольцо на предмет отсутствия повреждений во время установки.

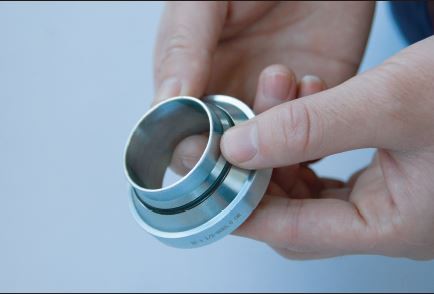

· Установите конус вставки

Конус вставки забивается пластмассовым молотком (при необходимости).

·Смазочное уплотнение

Перед установкой уплотнение dowty смазывают.

·Затяните болты

Болты (гайки) необходимо затягивать с соблюдением крутящего момента (см. Ниже). Затяжка по траектории недопустима! Затягивайте винты крест-накрест (1-2-3-4) с несколькими ступенями крутящего момента до достижения максимального крутящего момента!
