Монтаж
Шаг 1
Выбор трубки
Должна использоваться марка трубы, пригодная для холодной гибки и развальцовки. Мы рекомендуем использовать
бесшовная прецизионная сталь, материал St 37.4/St 52.4/AISI 316L. Допуски трубы снаружи и
внутренний диаметр согласно DIN 2391C (EN 10305). Расчетное давление согласно DIN 2413.
Шаг 2

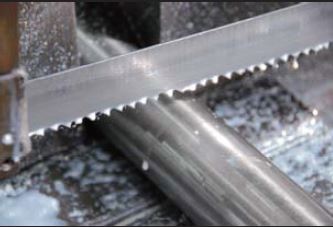

Отпилить трубу под прямым углом
Отпилить мин. 10 мм от отрезка, сделанного производителем трубы (при доставке) Распилите трубу
смещены под прямым углом, допускается угловое отклонение 1/2 градуса относительно оси трубы. Не используйте трубу
фрезы или отрезные круги, поскольку они являются источником неисправностей). сильные заусенцы и наклонные порезы. Используйте пильную машину или пильное устройство.
Шаг 3
Снимите заусенцы с конца трубки и очистите трубку.
Удалите заусенцы внутри и снаружи (максимум 0,2X45 градусов) и очистите. Место сборки на конце трубки (как минимум в два раза больше длины гайки) должно быть очищено от стружки, грязи и краски.
Шаг 4

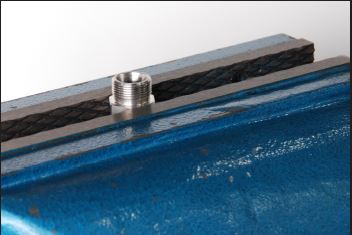

Зафиксируйте фитинг тисками
Закрепите предустановочную шпильку тисками.
Шаг 5
Смажьте гайку, кольцо и резьбу консистентной смазкой.
Смажьте резьбу шпильки перед установкой, гайки и кольца, как показано.
Шаг 6
Предварительная сборка
Установите гайку и врезное кольцо или Т-образное кольцо, как показано.
Шаг 7
Проверять
Проверьте проникновение режущей кромки. Перед режущей кромкой врезного кольца должно быть видно кольцо материала. Врезное кольцо может поворачиваться на трубке, но не должно иметь возможности осевого смещения.
Шаг 7
Окончательная сборка
Затягивайте гайку до тех пор, пока не потребуется заметное увеличение усилия. Для окончательной сборки затяните гайку.
далее ок. От 1/4 до 1/2 оборота.
Используйте второй гаечный ключ, чтобы зафиксировать корпус фитинга от смещения.
При больших размерах следует использовать гаечный ключ с рычагом достаточной длины.
Используйте машину предварительной сборки для достижения контролируемой окончательной сборки.
УВЕДОМЛЕНИЕ
При изгибах труб длина прямого конца трубы до начала радиуса изгиба должна быть как минимум в два раза больше длины гайки.
Минимальная длина прямой трубы должна быть как минимум в три раза больше длины гайки.
